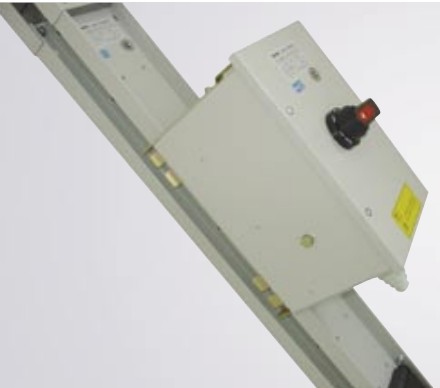

怎样去合理地安装插接式母线槽呢?

2022-06-20 16:57:13 36

1、确认插件箱门已关闭;


2、逆时针转动母线槽插箱联锁螺钉到底部;


3、将插电盒手柄转动到位;


4、用500V兆欧表确认相间、相对地、相对中性线绝缘良好;


5、将插电盒手柄转动到位;


6、顺时针转动母线槽插箱联锁螺钉到底部,将插箱手柄锁定到位。


插接式母线槽必须安装牢固。母线槽应根据分段序号、相序、编号、方向和安装标记正确放置。分段连接时,相邻分段的母线槽应对齐。母线槽导线与外壳连接后,不得承受机械应力。


  连接和安装步骤:检查母线槽一端的导线连接面与连接器是否因碰撞而损坏。确认无缺陷后,将两条母线槽连接到连接器母线上。将母线槽导线插入连接器,确保到位后用扭矩扳手锁紧;对于对接母线槽,要连接的两根母线槽导线的端部应相互平行对齐,然后将铜连接条和绝缘隔板插入母线端部的相间中性点(每相母线左右各夹一个铜连接条,铜连接条之间夹一个绝缘隔板)确认无缺陷后,插入绝缘螺栓,注意铜连接条、母线端和绝缘隔板的连接孔是否对齐,铜连接条和绝缘隔板是否夹紧到位,并拧紧螺栓。
